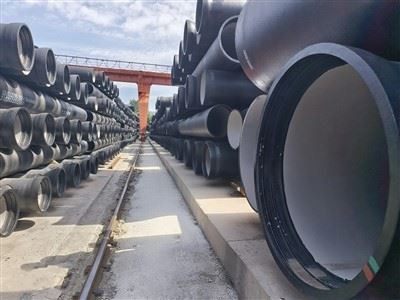

ISO 2531 ダクタイル鉄パイプは遠心鋳造プロセスを通じて製造されており、現代の水道インフラに高強度、耐腐食性のソリューションを提供します。-このパイプは、高圧および変動負荷条件下で機能するように設計されており、飲料水の送水、原水供給、下水収集、および工業用水システムで広く使用されています。
製品規格
ISO 2531、EN 545、EN 598 規格に厳密に従って製造されています。さまざまな油圧設計要件を満たすために、圧力クラス K9、K12、C20、C25、C30、および C40 が用意されています。
主なパフォーマンス上の利点
優れた延性を備えた高強度 - 最小引張強さ 420 MPa、伸び 10%。
セメントモルタルライニング (ISO 4179) により水質が確保され、内部腐食が防止されます。
外部コーティング オプション: 亜鉛 + エポキシ (ISO 8179)、融着エポキシ、または過酷な環境向けのポリウレタン。{2}}
T-タイプのプッシュオン式ジョイント-により、特別な工具を使わずに素早く漏れ防止に組み立てられます。-
アプリケーションシナリオ
-長距離の飲料水送電本管
都市配水ネットワーク
重力下水パイプラインと圧力下水パイプライン
工業用冷却水回路
灌漑および農業用水の供給
防火システム
パイプジャッキや水平方向の掘削などの非開削設備
ジョイントの種類
標準アプリケーション用の T-タイプ プッシュ- ジョイント
コンクリートブロックを使用しない-耐スラスト設置用のセルフアンカージョイント-
バルブ、ポンプ、または機器に直接接続できるフランジ付き端部
地面の沈下に対応するため、最大 5 度の角度偏向 (直径に応じて)
外形寸法・重量表
| DN | 外径(mm) | ソケット長さ(mm) |
| 80 | 98 | 140 |
| 100 | 118 | 145 |
| 150 | 170 | 155 |
| 200 | 222 | 165 |
| 250 | 274 | 175 |
| 300 | 326 | 185 |
| 350 | 378 | 190 |
品質保証
出荷前に全数静水圧テストを実施
ISO規格に準拠した引張、微細構造、コーティング密着性試験
EN 10204 タイプ 3.1 材料認証を提供
サードパーティによる検査が利用可能（SGS、BV、またはクライアントの指定）-
技術データの概要
DN80 – DN2600
有効長: 6000 mm (カスタム長も利用可能)
K9 / K12 / C クラスに基づく壁の厚さと重量
温度範囲：-10度～80度（ガスケット材質による）
